硅碳棒是非金属电热元件中使用最广的一种。它是以绿色a-SiC为主要原料，经挤压成坯，在高温下（2000℃以上）再结晶而成。硅碳棒一般多呈两端加粗的空心棒状，当制成管状时，则叫

关键词：硅碳棒,碳硅棒,SiC,硅碳管,工业炉,电热合金,碳化硅,电阻,耐磨性,急冷急热性,膨胀系数

硅碳棒

　　硅碳棒是非金属电热元件中使用最广的一种。它是以绿色a-SiC为主要原料，经挤压成坯，在高温下（2000℃以上）再结晶而成。硅碳棒一般多呈两端加粗的空心棒状，当制成管状时，则叫硅碳管。

　　硅碳棒由中部的发热部和非发热的冷端部构成，冷端部加粗的目的是通过增大端部的断面积以降低端部的电阻。为增大有效的发热表面积和减小质量，以及减少加热发热体所需的能耗，中部发热部通常做成空心的。近年来，为了有效利用能源，并适应新型工业炉的结构，开发了许多不同形状的硅碳棒。

　　硅碳棒的表面负荷和电阻率均比电热合金高得多，电阻温度系数在20℃～900℃时为负值，约在900℃时特性曲线由负变正,这一特点可以防止硅碳棒因电压的骤增而被烧毁。

　　硅碳棒物理性质：元件质地：硬而脆，耐急冷急热，高温下不易变形，其它物理性能如下：密度：3.2克/厘米3‘莫氏硬度：9.5’比　热：0.17千卡/公斤·度‘导热系数：20大卡/米·小时·度’线膨胀系数：5×10-6(m/℃)。

　　硅碳棒的导热性、导电性和耐磨性良好，在高温条件下的急冷急热性较好，高温时具有足够的机械强度。硅碳棒不与硫酸、盐酸、硝酸发生反应，但氢氟酸能与SiC表面上的Si02发生下列反应：

　　Si02+6HF—H2SiF6+2H20

　　从而使抗氧化保护膜破坏，使硅碳棒的寿命降低。碱、碱土金属、硅酸盐及硼化合物在高温下对棒有腐蚀作用。

　　一氧化碳和二氧化碳对其作用缓慢，在650℃左右的空气中开始氧化，高温时氧化增快。与水蒸气接触则发生强烈的氧化反应。

　①Sic+2O2→Sio2+CO2 ②Sic+4H2O＝Sio2+4H2+CO2

　　硅碳棒与氢接触会变脆。氮、氨、氯等在高温时都有不同程度分解碳化硅的作用，使其电阻很快增加。特别是氯，在600℃左右能使碳化硅缓慢分解，在1200℃时将有完全被分解的可能。

硅碳棒的型式

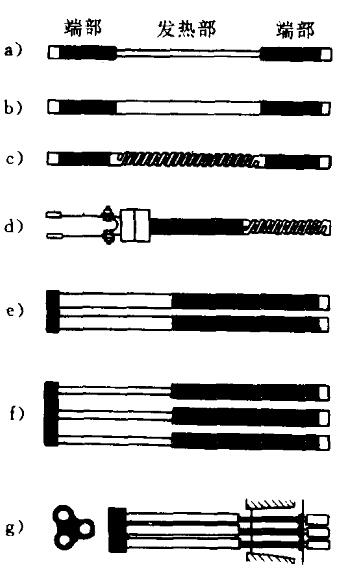

a)柄型 b)等径棒型 c)螺旋棒型 d)螺旋U型 e)U型 f)W型（三相） g)特殊三相型

硅碳棒
